건축공법
내진보강공법(H형강)

공법 설명

철골브레이스 보강공법은 건축구조물 내진보강용으로 적용한다.

공법 개요

철골브레이스보강은 건물의 내진보강에 매우 효과적인 공법으로서 사각형 철골프레임 내부에 브레이스를 설치하고
프레임 주변을 스터트볼트 및 앵커 스파이럴 철선 콘크리트 기둥과 보 H-형강 공간을 무수축몰탈로 채움으로써 기존 구조물과
보강프레임을 일체화시켜 지진발생시 지진력을 충분히 부담 할 수 있도록 하는 공법이다.

공법 재료

H-형강 및 강판

고장력볼트, 스터트볼트, 앵커

스파이럴 철선

무수축몰탈

시공순서

1. 기둥, 보와 보강브레이스의 상부 철골 부분이 접합이 잘 될 수 있도록 해당 면을 깨끗히 정리하여야 한다.

2. 기존콘크리트 보와 기둥에 설치하는 Dowel Bar는 보강프레임이 설치될 곳에 정확히 설치하여야 한다.

3. 보강프레임은 현장 여건으로 인해 완제품으로 설치하기가 불가능하므로 분절하여 조립한 후 TS 볼트를 사용하여 설치하여야 한다.

4. 보강프레임이 완성되면 무수축몰탈을 채운다. 무수축몰탈시공용 거푸집은 철판이나 기타 자재를 사용할 수 있다.

5. 무수축몰탈이 양생한 후 콘크리트 부재면과 무수축몰탈 사이 간극이 있는 부분은 에폭시수지를 주입한다.

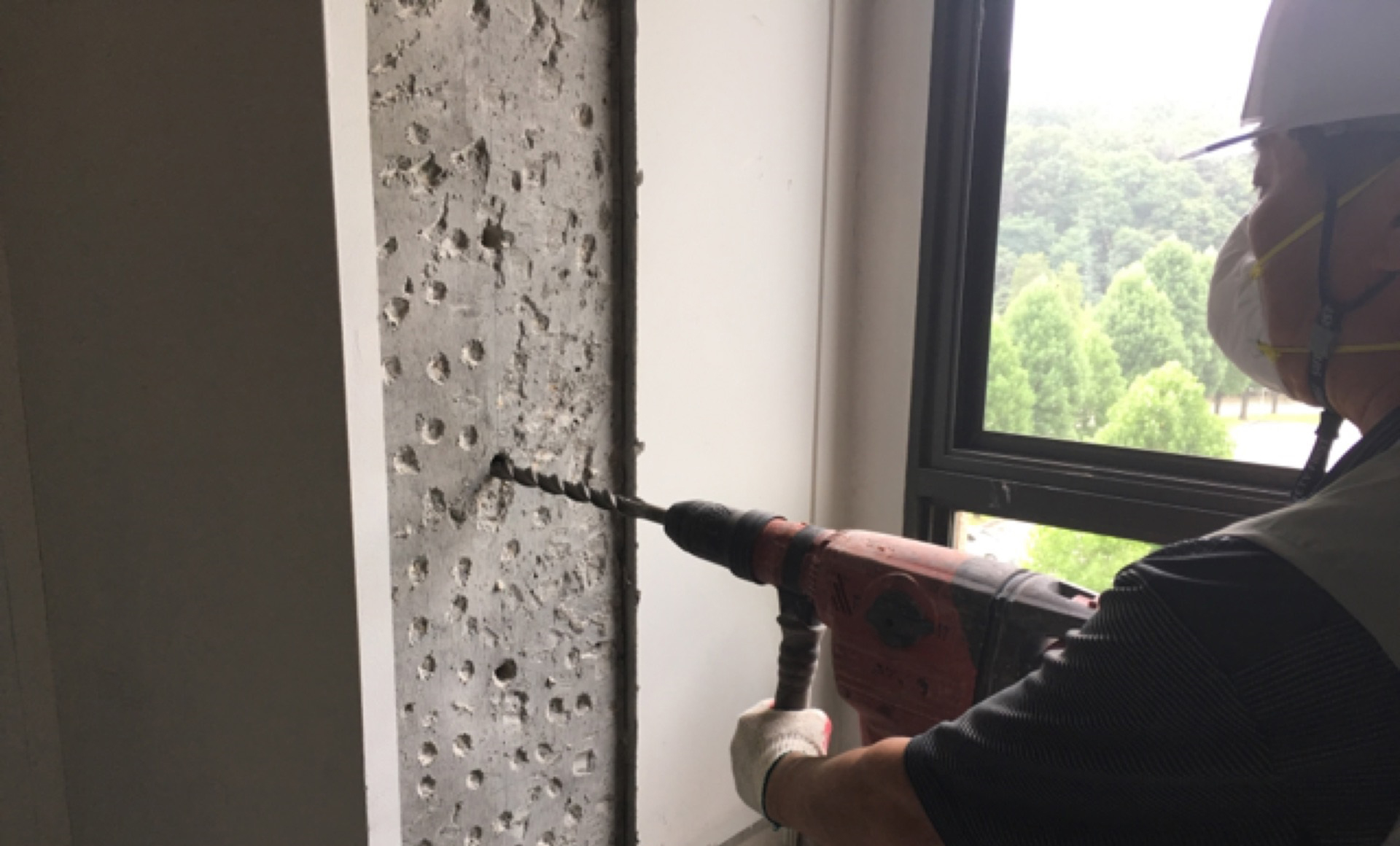

  • 1.Dowel Bar 홀천공

  • 2.Dowel Bar 설치완료

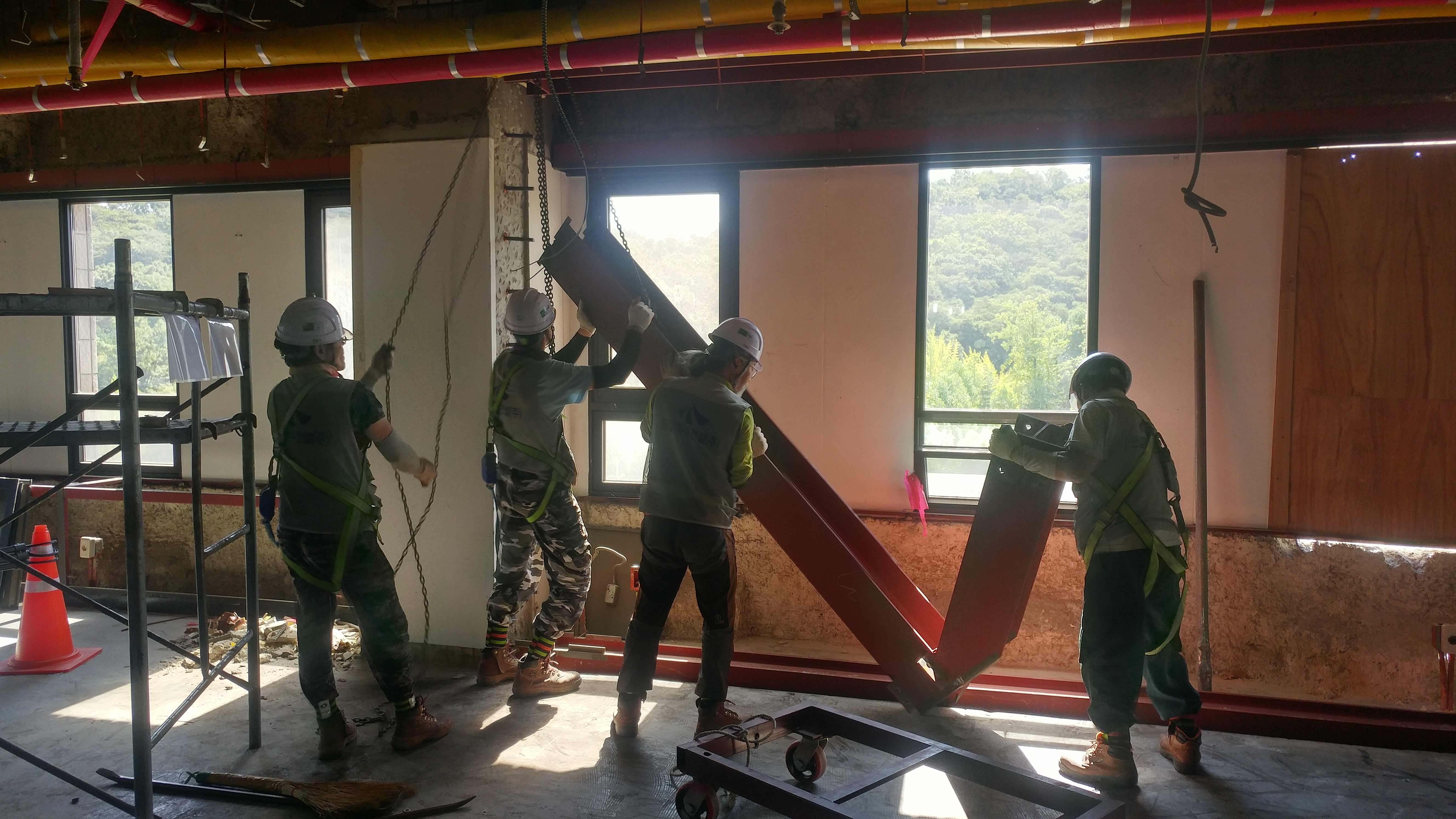

  • 3.H형강, 브레이스 설치

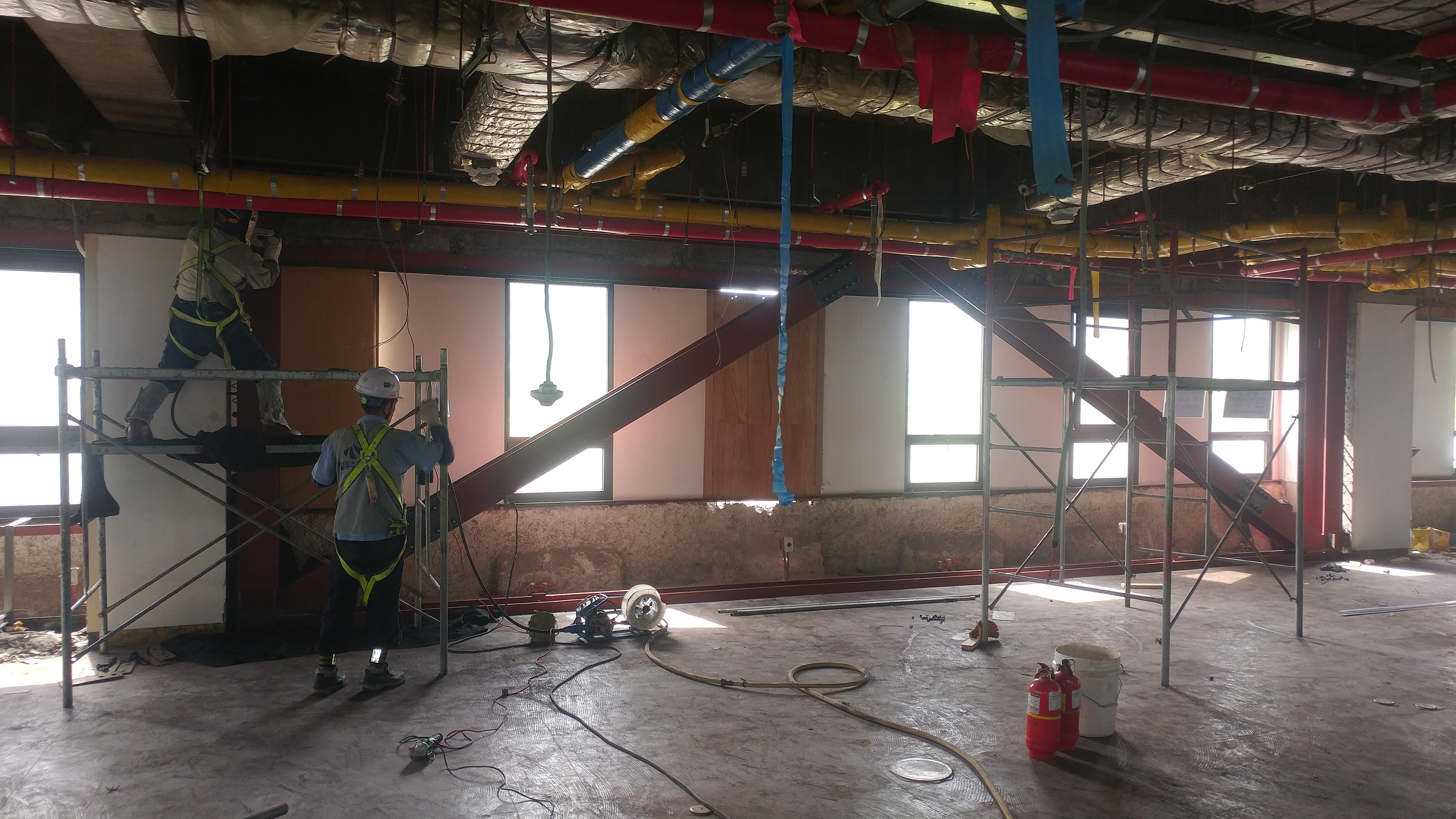

  • 4.H형강, 브레이스 설치완료

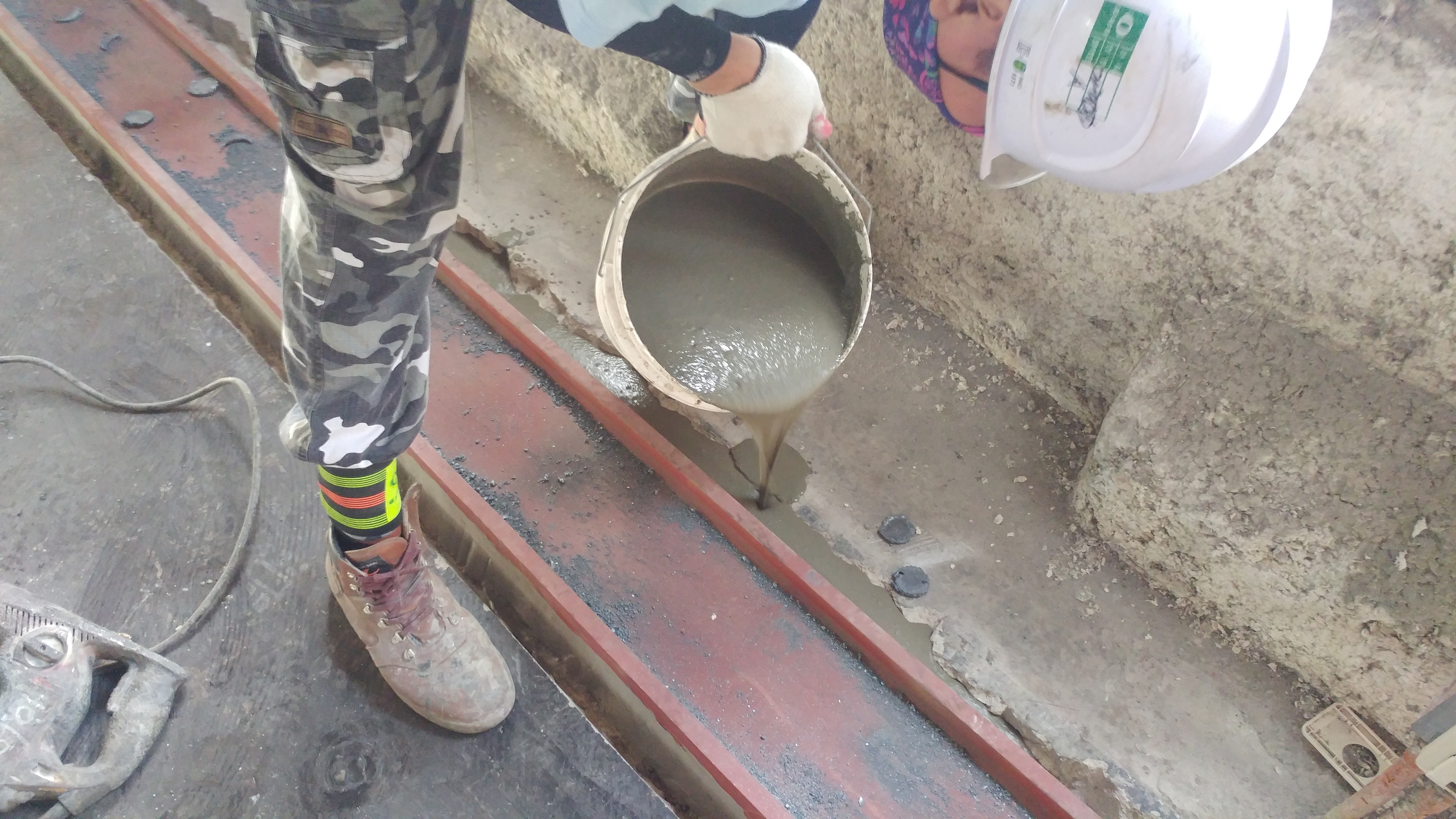

  • 5.틈새 무수축 몰탈 타설

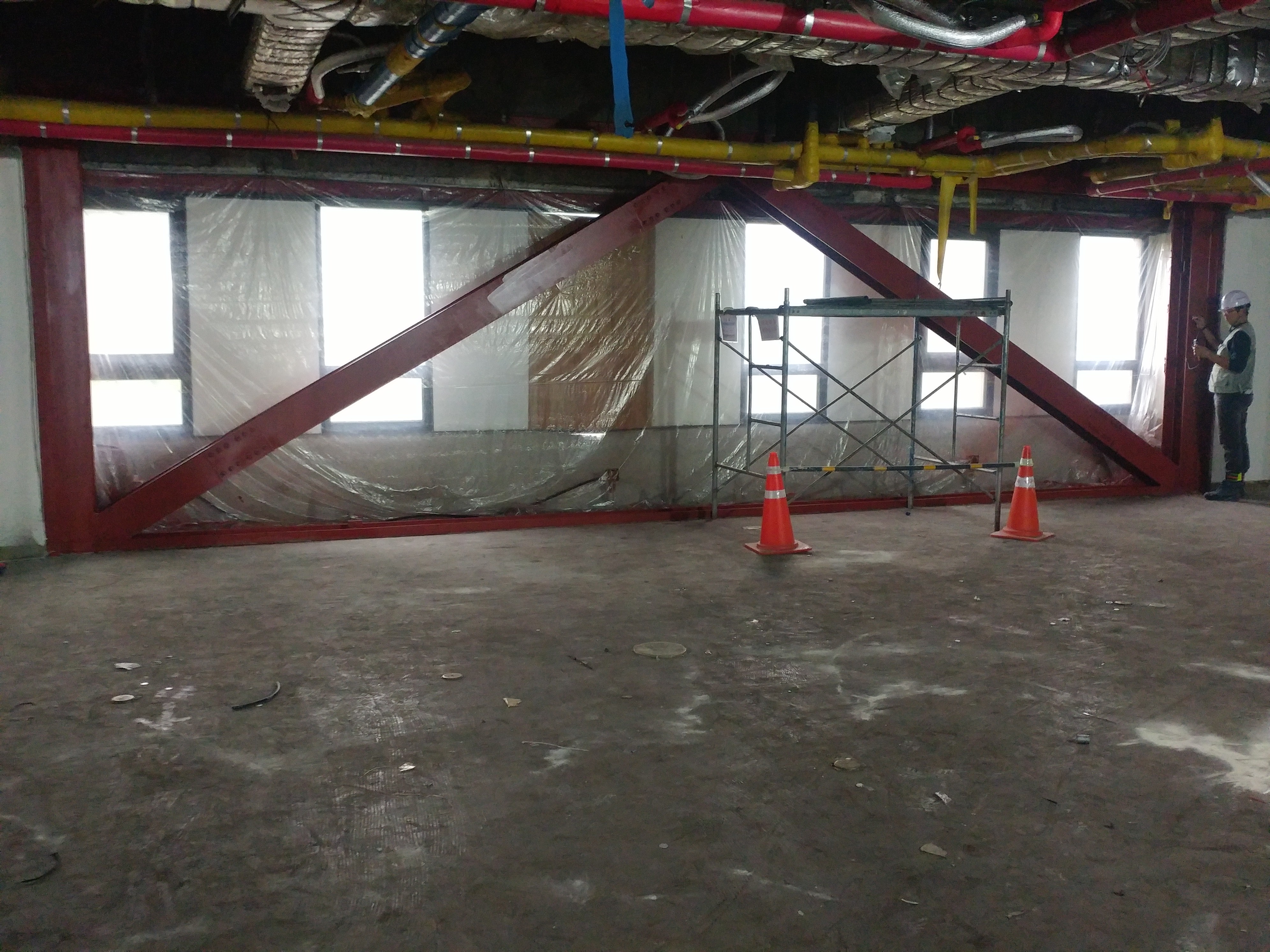

  • 6.H형강, 브레이스 설치 완료 및 방청

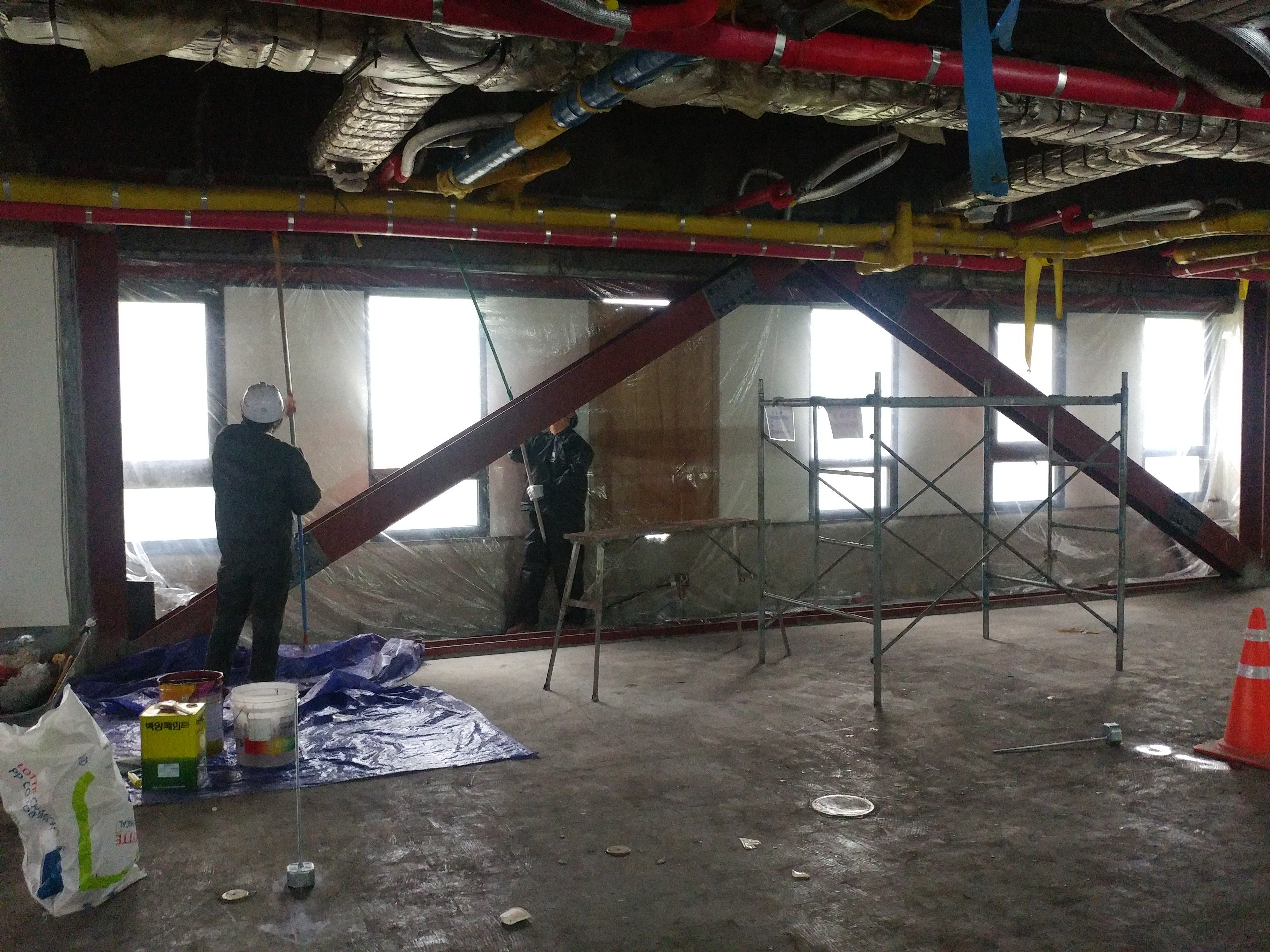

  • 7.보강완료 및 도막두께검사

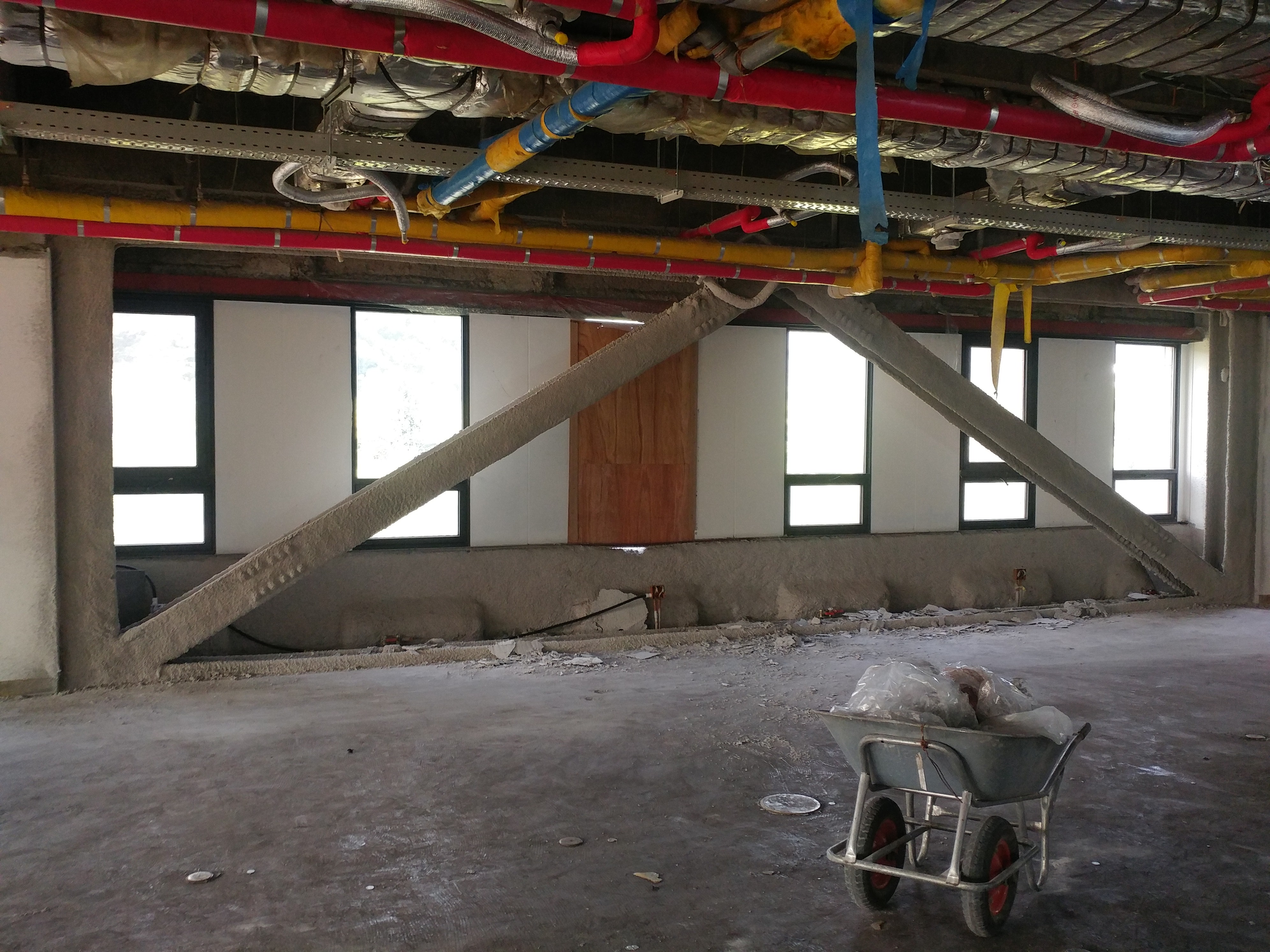

  • 8.H형강, 브레이스 내화피복 도포
