토목공법
마이크로파일 상부정착공법(HNC) (특허 제 10-0982951호)

기술분야

지반 상층에 시공된 기초 콘크리트와 마이크로파일 정착방법으로써 지면에 타설된 기초 콘크리트를 철거하지 않고 한길자체공법(HNC)을 통하여 마이크로파일과 기초 콘크리트를 일체화 시킴으로써 철거장비 사용에 따른 비용의 절감을 가져오는 동시에 전체 시공기간을 단축 시킬 수 있는 경제적인 공법이다.

본 특허기술의 공사진행 도면

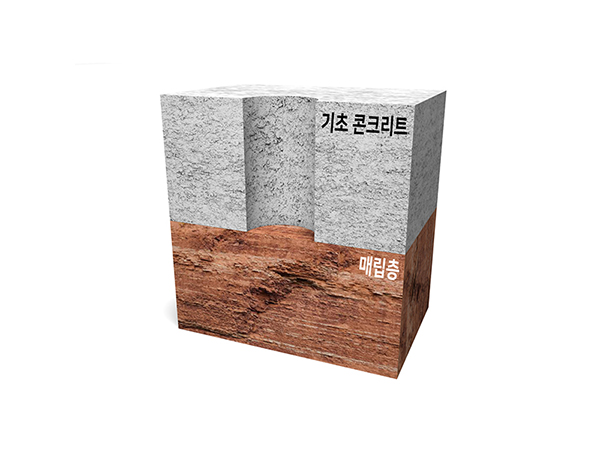

  • 1.코아천공

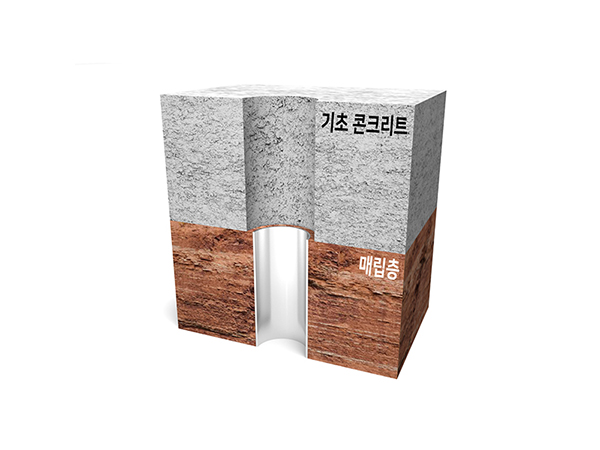

  • 2.케이싱 근입 및 천공

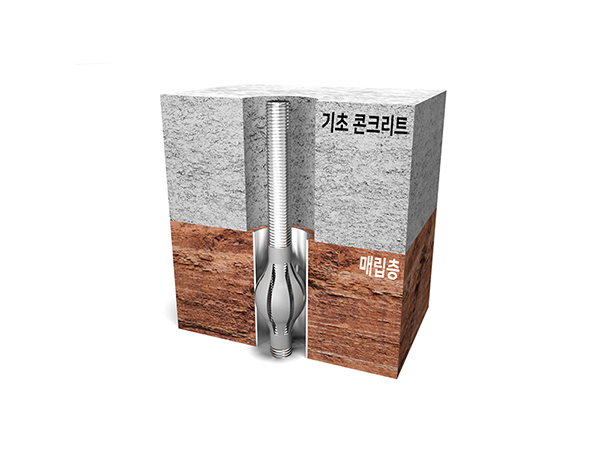

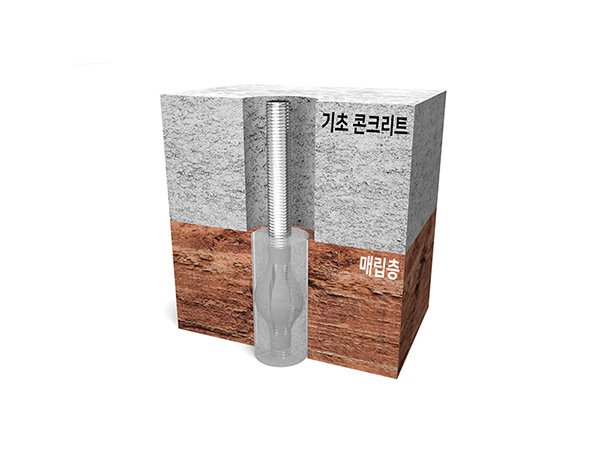

  • 3.마이크로파일 삽입

  • 4.1차 그라우팅

  • 5.정착부재 설치

  • 6.2차 그라우팅

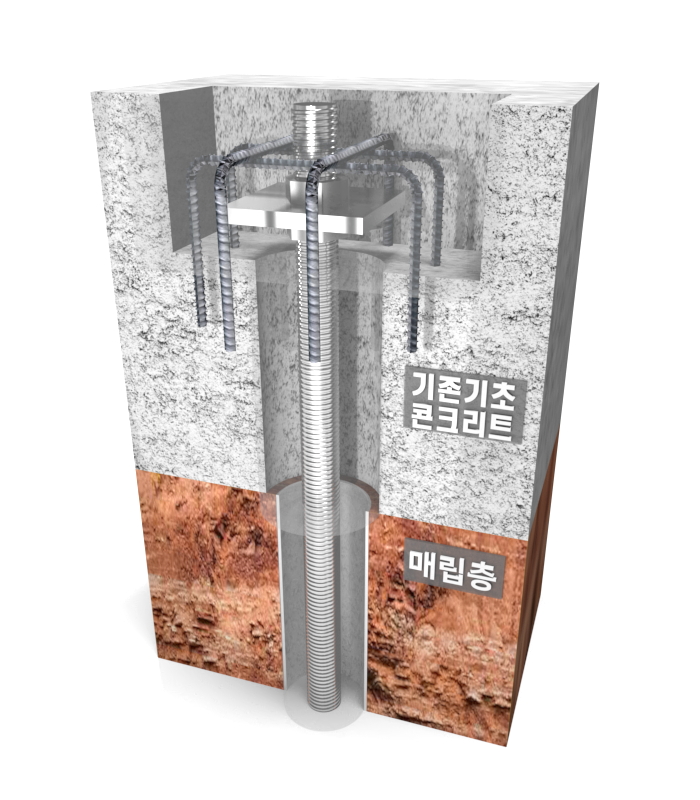

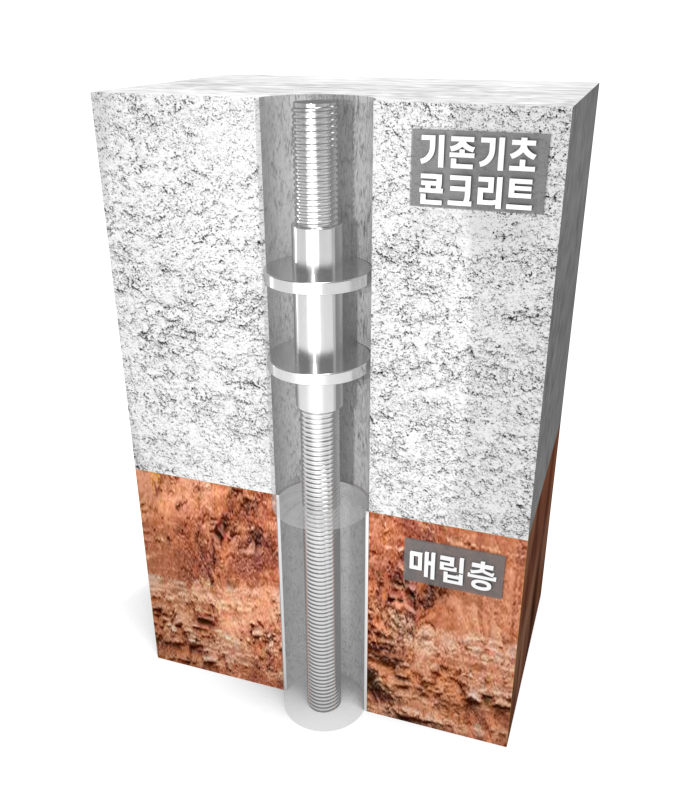

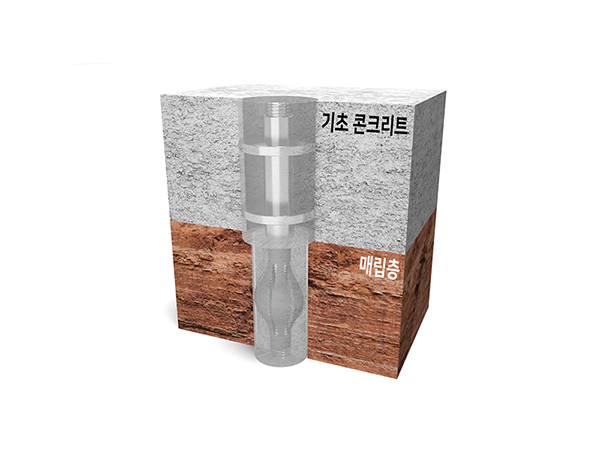

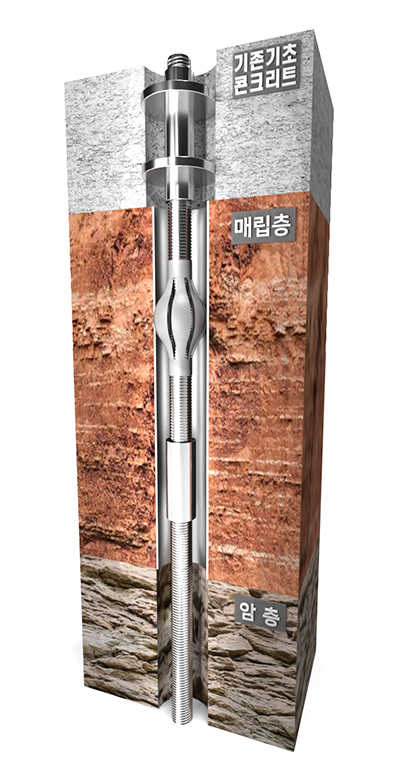

  • HNC 공법 - 시공모식도

기존(타) 공법과의 비교

  • HNC(Hangil Nut Circle) 공법

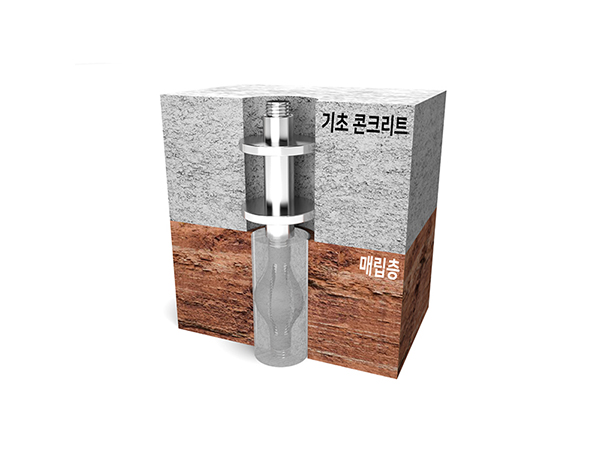

    기존 공법

시공순서

1. 기초 콘크리트 코어링

상부로 부터 기초 콘크리트 및 연약지반을 관통하는 코어링 형성.

2. 지반천공 및 케이싱 삽입

연약지반 구간의 주변지반이 붕괴되는 것을 방지.

3. 트레드바 조립 및 설치

케이싱 내측으로 트레드바 조립 및 설치.

4. 그라우팅

케이싱 및 정착장 주면에 그라우팅 주입.

5. 정착부재(HNC공법) 설치

마이크로파일의 주면 마찰력과 부착력 증대를 위해 기초 콘크리트 코어홀 내측에 복수개의 플레이트와 간격유지를 위한 커플러, 록너트를 조임설치.

6. 무수축(폴리머몰탈 또는 에폭시몰탈)몰탈 타설

기초 콘크리트 구간 코어홀 내주면에 이물질을 제거하고 마이크로파일 및 정착부재 사이에(무수축, 폴리머몰탈 또는 에폭시몰탈) 타설

시공사진

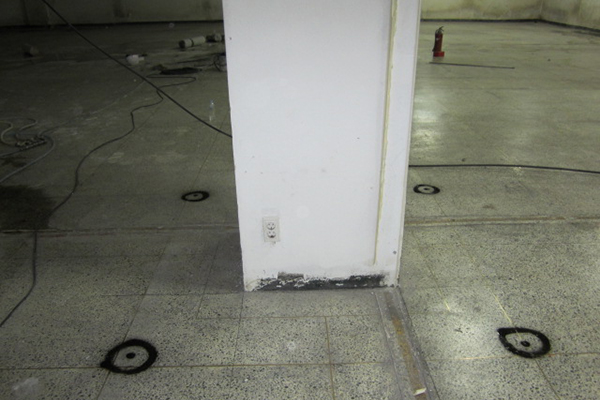

  • 1.파일 위치 확인

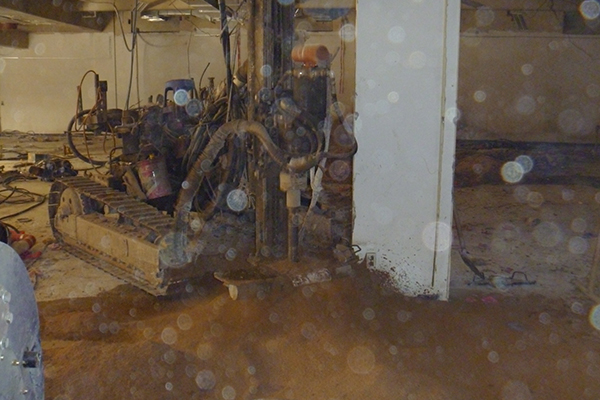

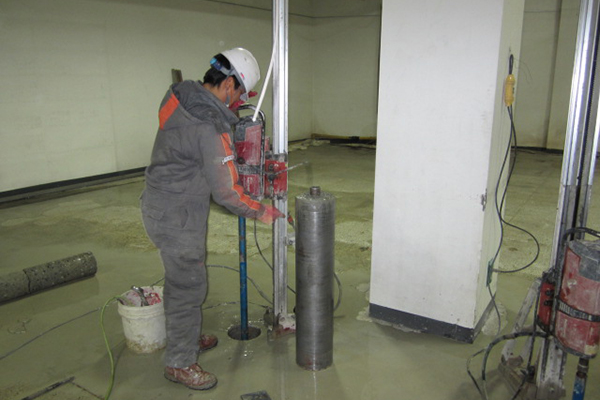

  • 2.코아 천공

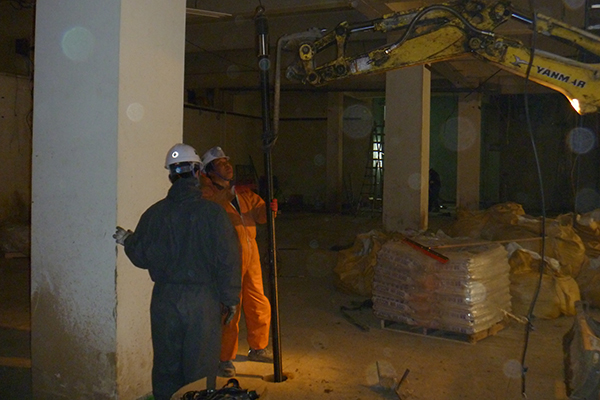

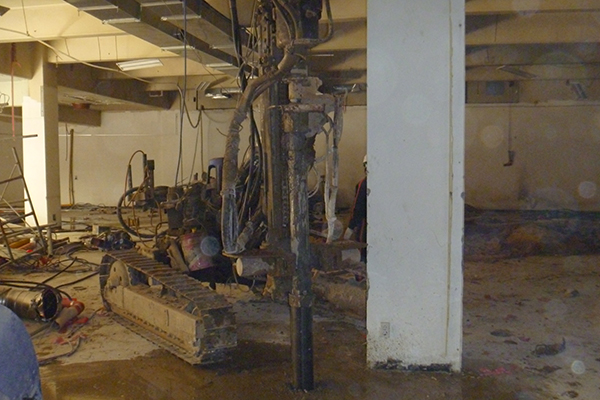

  • 3.케이싱 타격 근입

  • 4.정착장 천공

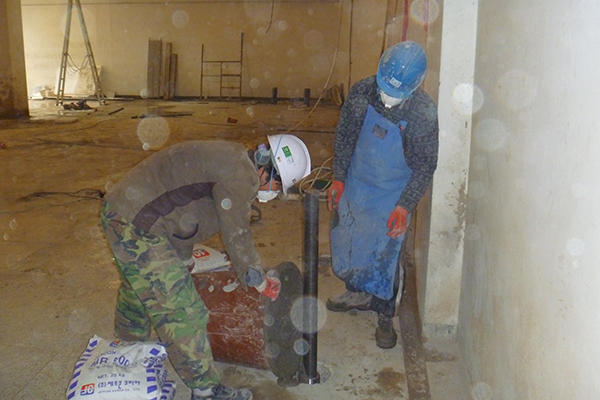

  • 5.강봉 조립 및 설치

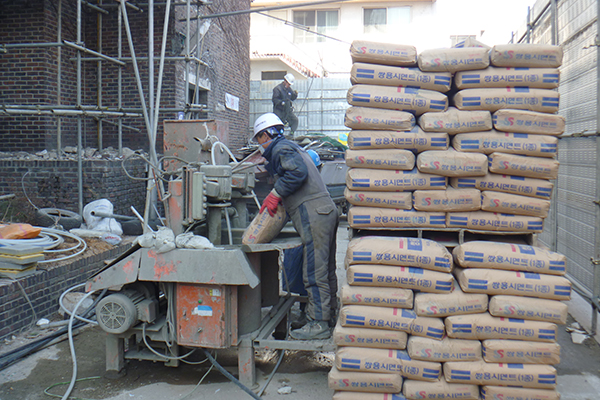

  • 6.1차 그라우팅 믹싱(시멘트)

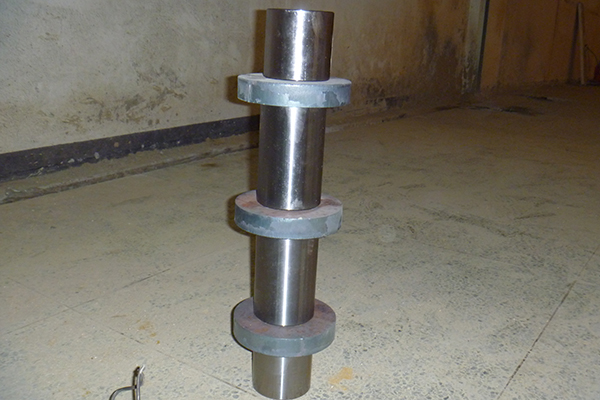

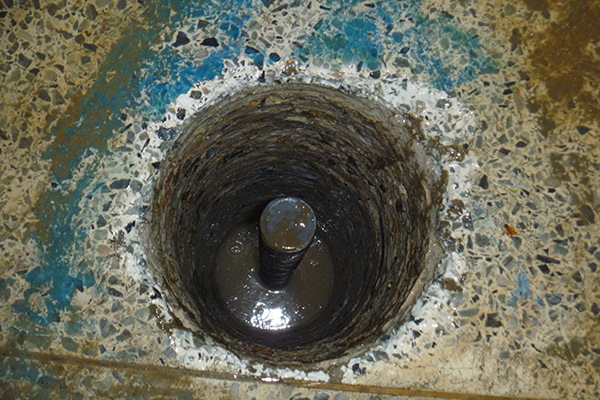

  • 7.상부정착 모형

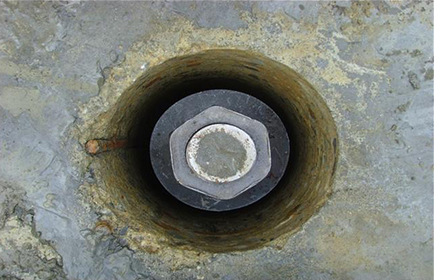

  • 8.상부정착 설치

  • 9.2차 그라우팅(무수축몰탈)

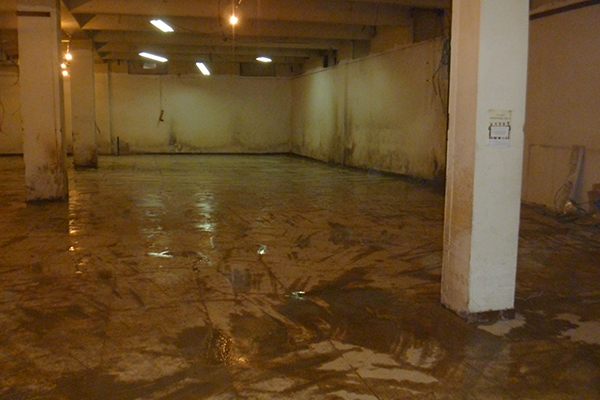

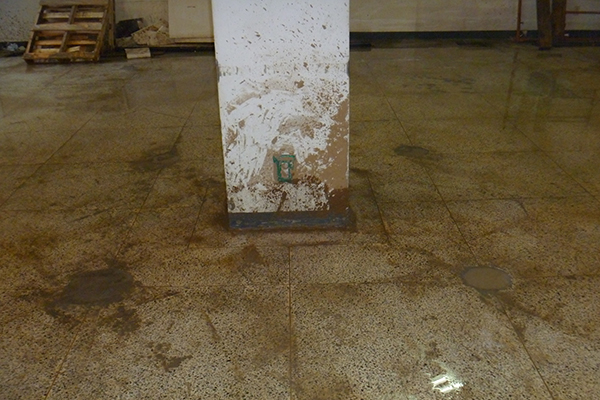

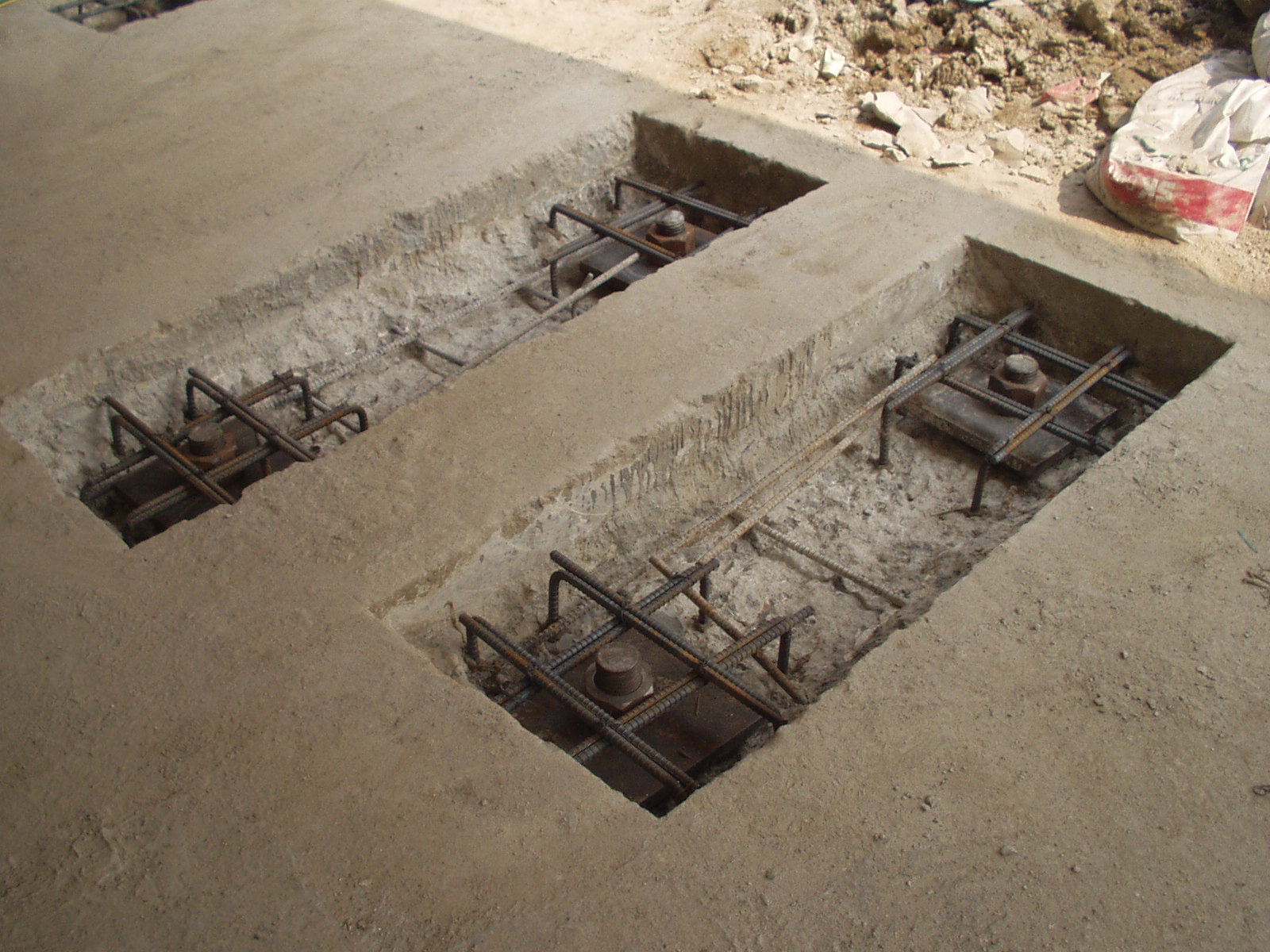

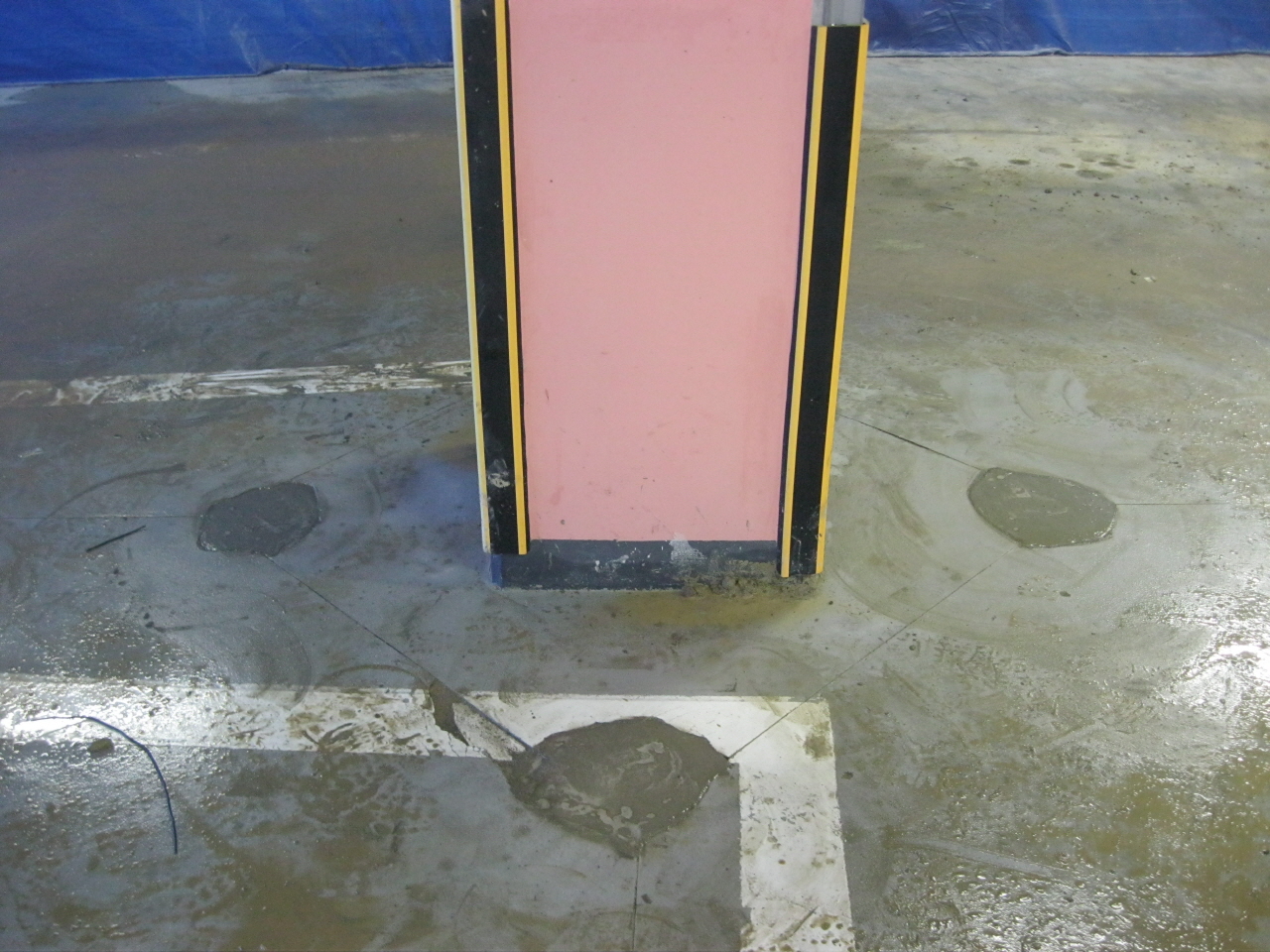

  • 10. 시공완료

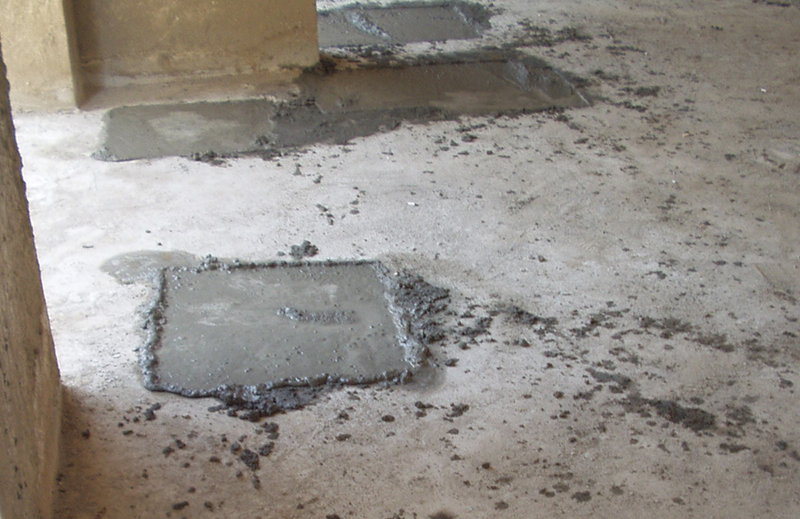

  • 11. 시공완료 전경

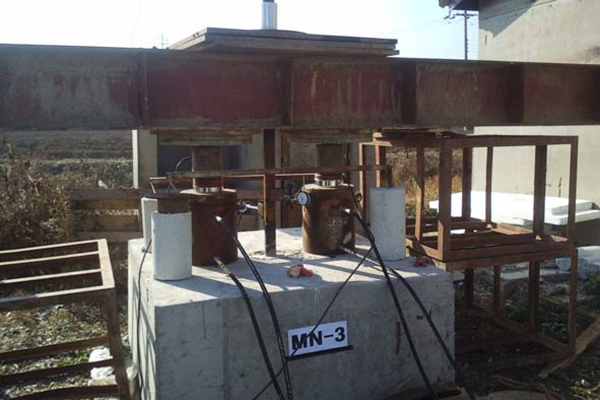

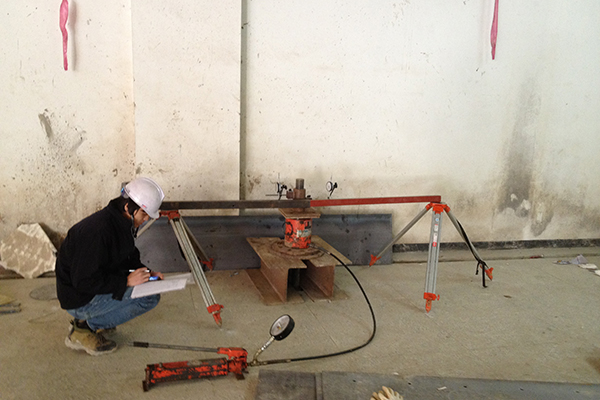

  • 12. 정재하시험

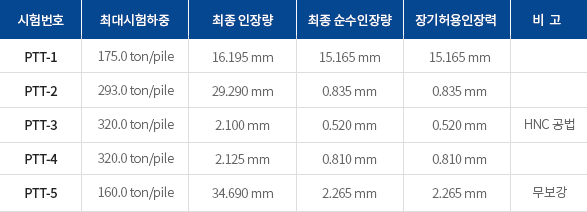

HNC 공법 성능 실험

무보강

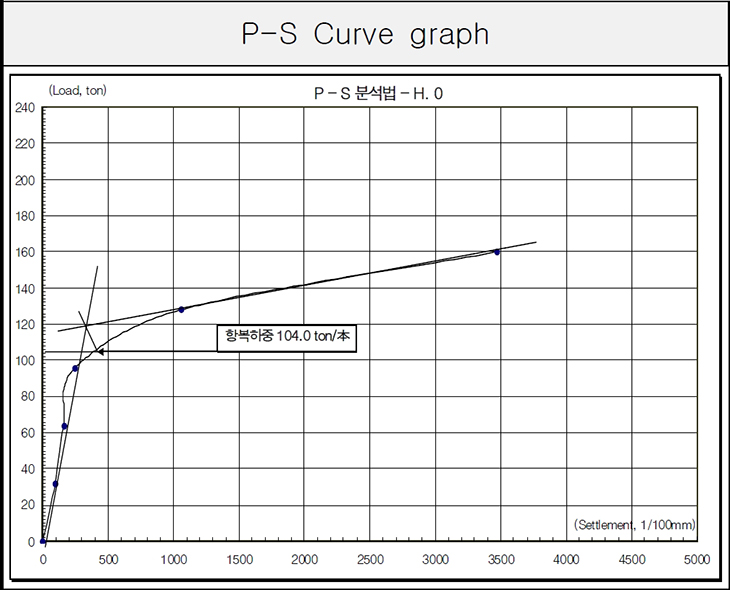

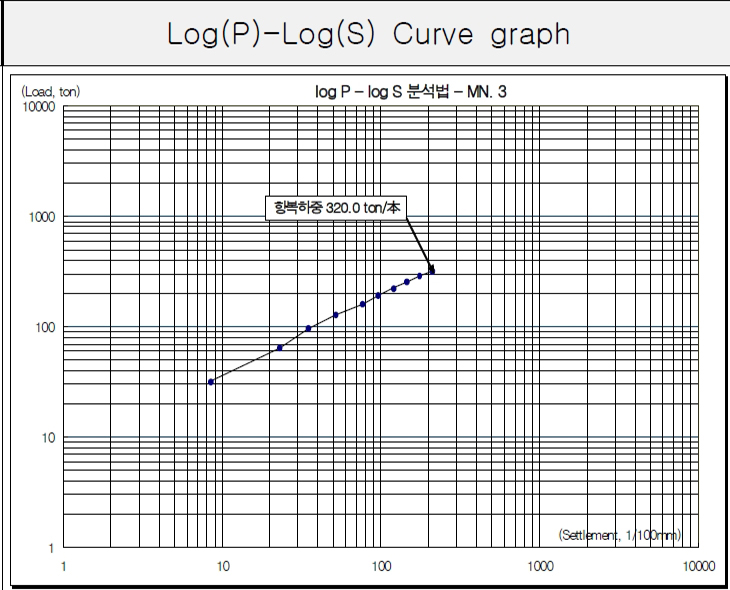

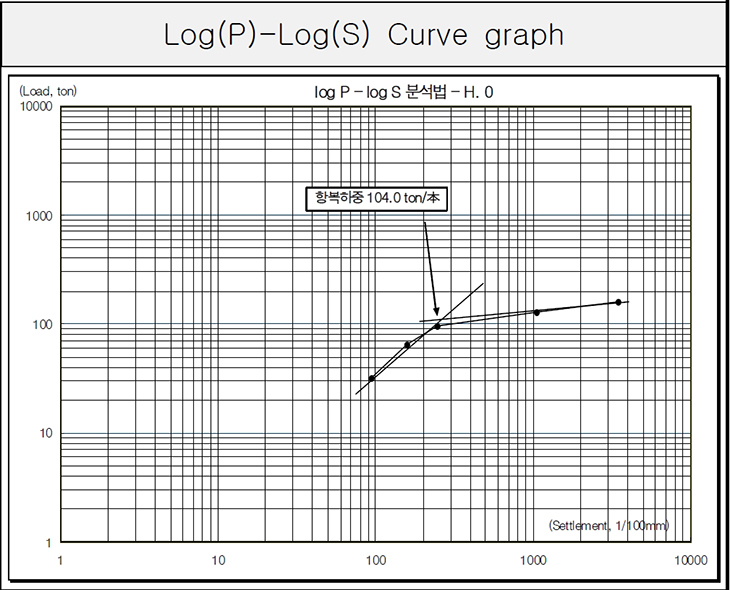

실험 분석 그래프

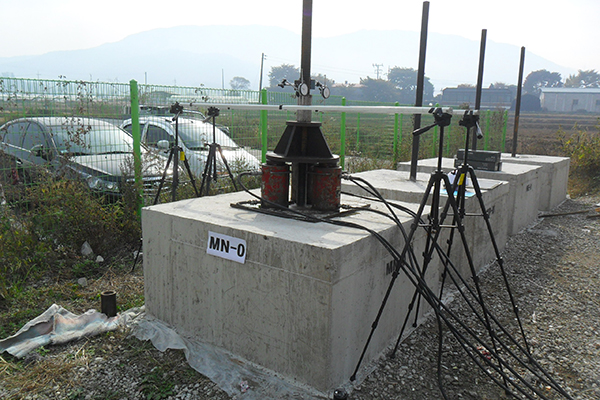

  • 무보강 실험사진

  • HNC 공법 실험사진

HNC공법

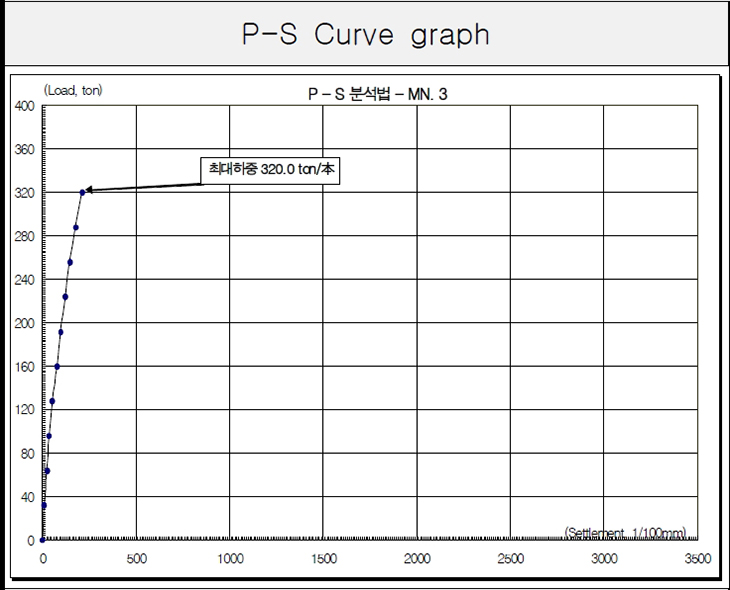

실험 분석 그래프

무보강 대비 인장력 증가
